SISTEM TRANSMISI POWER TAKE OFF ( PTO ), GENERATOR, AKUMULATOR, INVENTER DAN DIFFERENSIAL GEAR

Power Take Off (PTO)

            Power take off adalah suatu sistem yang digunakkan untuk mengambil alih tenaga atau daya pada suatu sumber tenaga dengan sistem mekanikal dan dialirkan ke sistem lain. Sistem ini biasanya digunakkan pada traktor, truk, atau kendaran berat. Yang paling umum dari sistem ini pada traktor yaitu berada di poros yang keluar di belakang traktor. Hal ini merupakan sebuah poros penggerak yang dirancang agar poros tersebut dan poros PTO dapat dengan mudah terhubung dan terputus.

            Power take off juga juga biasa digunakkan di kendaraan berat bahkan motor roda tiga juga ada yang mengaplikasikan system ini, biasanya digunakkan untuk memompa pompa hidrolik.

Pompa hidrolik sendiri digunakan untuk mengangkat bak belakang kendaraan. Lalu pada kapal laut aplikasi PTO digunakan untuk menjalankan pompa air apabila terjadi kebakaran. Pada truk semen pun juga menggunakan PTO.

            Berbagai metode transmisi daya sebelum PTO juga ada, seperti sabuk yang masih digunakkan pada mesin – mesin produksi. PTO sendiri sudah ada sejak tahun 1878, dan International Harvester Company (IHC) adalah salah satu perusahaan yang menjual PTO pertama kali ke pasaran dengan disematkan pada traktornya di tahun 1918. Setelah kemunculan traktor pertama yang menggunakan PTO maka mulai muncul berbagai macam perusahaan lain yang menyematkan PTO di traktor mereka.

            Dalam sebagian kasus, PTO banyak yang terhubung langsung ke pompa hidrolik, hal ini memungkinkan pompa hidrolik dapat bekerja tanpa adanya tambahan mesin lain. Jadi pompa hidrolik yang digerakkan oleh PTO tadi akan mengambil alih tenaga pada suatu motor yang tadinya digunakan untuk menjalankan output yang lain, misalnya untuk menjalankan roda di mobil. Aplikasi PTO seperti ini yang umum digunakkan adalah untuk :

1)      Menjalankan pompa air pada mobil pemadam kebakaran atau truk air

2)      Menyalakan sistem blower yang digunakan untuk memindahkan bahan kering seperti semen

3)      Mengoperasikan lengan mekanik pada truk ember yang digunakan oleh personil pemeliharaan listrik atau kru pemeliharaan TV Kabel

4)      Mengoperasikan winch pada sebuah truk derek

5)      Mengoperasikan pemadat pada truk sampah

Sebuah mesin yang menggunakkan PTO, dan ingin mentransmisikan daya yang tadinya digunakan untuk sistem awal harus menetralkan dahulu poros utama yang terhubung ke PTO. Hal ini dimaksudkan agar komponen PTO tidak mudah rusak. Sebenarnya sistem transmisi yang digunakan pada kendaraan bermotor merupakan salah satu sistem PTO. Hal ini dikarenakan daya yang awalnya berada pada poros engkol akan ditransmisikan atau diambil dan dialihkan ke kopling lalu transmisi dan akhirnya ke roda.

Hal diatas dikarenakan pengertian PTO adalah sebuah sistem yang dapat mengambil alih atau mentransmissikan daya yang ada pada suatu sistem ke sistem lain. PTO sendiri ada yang menggunakan kopling dan ada juga yang hanya berupa gearbox. Namun belakangan ini sistem PTO yang lebih banyak digunakan di motor roda tiga yaitu PTO yang tidak menggunakan kopling. Hal ini dimaksudkan agar PTO tersebut tidak terlalu besar dimensinya.

PTO yang akan digunakkan untuk motor roda tiga ini adalah jenis mekanikal PTO, dimana PTO tersebut akan berupa gearbox yang dapat mentransmisikan daya menuju dua buah poros output yang berbeda.

KONSEP DESAIN MENGGUNAKAN SOFTWARE SOLIDWORKS

HASIL YANG TELAH DIBUAT

Generator

            Generator listrik adalah sebuah alat yang memproduksi energi listrik dari sumber energi mekanik, biasanya dengan menggunakan induksi elektromagnetik. Proses ini dikenal sebagai pembangkit listrik. Walau generator dan motor punya banyak kesamaan, tapi motor adalah alat yang mengubah energi listrik menjadi energi mekanik. Sumber energi mekanik dapat berupa turbin uap, air yang jatuh ke kincir air, motor bakar, turbin angin dan lainnya.

            Pada 1831-1832 Michael Faraday menemukan bahwa perbedaan potensial dihasilkan antara ujung-ujung konduktor listrik yang bergerak tegak lurus terhadap medan magnet.

Dia membuat generator elektromagnetik pertama berdasarkan efek ini menggunakan cakram tembaga yang berputar antara kutub magnet tapal kuda. Proses ini menghasilkan arus searah yang kecil. Desain alat yang dijuluki ‘cakram Faraday’ itu tidak efisien dikarenakan oleh aliran arus listrik yang arahnya berlawanan di bagian cakram yang tidak terkena pengaruh medan magnet. Arus yang diinduksi langsung di bawah magnet akan mengalir kembali ke bagian cakram di luar pengaruh medan magnet. Arus balik itu membatasi tenaga yang dialirkan ke kawat penghantar dan menginduksi panas yang dihasilkan cakram tembaga. Generator homopolar yang dikembangkan selanjutnya menyelesaikan permasalahan ini dengan menggunakan sejumlah magnet yang disusun mengelilingi tepi cakram untuk mempertahankan efek medan magnet yang stabil.

Kelemahan yang lain adalah amat kecilnya tegangan listrik yang dihasilkan alat ini, dikarenakan jalur arus tunggal yang melalui fluks magnetik. Dinamo adalah generator listrik pertama yang mampu mengantarkan tenaga untuk industri, dan masih merupakan generator terpenting yang digunakan pada abad ke-21. Dinamo menggunakan prinsip elektromagnetisme untuk mengubah putaran mekanik menjadi listrik arus bolak-balik.

Dinamo pertama berdasarkan prinsip Faraday dibuat pada 1832 oleh Hippolyte Pixii, seorang pembuat peralatan dari Perancis. Alat ini menggunakan magnet permanen yang diputar oleh sebuah "crank". Magnet yang berputar diletakaan sedemikian rupa sehingga kutub utara dan selatannya melewati sebongkah besi yang dibungkus dengan kawat. Pixii menemukan bahwa magnet yang berputar memproduksi sebuah pulsa arus di kawat setiap kali sebuah kutub melewati kumparan. Lebih jauh lagi, kutub utara dan selatan magnet menginduksi arus di arah yang berlawanan. Dengan menambah sebuah komutator, Pixii dapat mengubah arus bolak-balik menjadi arus searah.

Jenis generator yang akan dipakai adalah alternator mobil yang akan mengeluarkan arus DC ( Direct Current ) sehingga dapat langsung mengisi aki.

Akumulator

            Akumulator (accu, aki) adalah sebuah alat yang dapat menyimpan energi (umumnya energi listrik) dalam bentuk energi kimia. Contoh-contoh akumulator adalah baterai dan kapasitor. Pada umumnya di Indonesia, kata akumulator (sebagai aki atau accu) hanya dimengerti sebagai "baterai" mobil. Sedangkan di bahasa Inggris, kata akumulator dapat mengacu kepada baterai, kapasitor, kompulsator, dan lainnya.

Di dalam standar internasional setiap satu cell akumulator memiliki tegangan sebesar 2 volt. sehingga aki 12 volt, memiliki 6 cell sedangkan aki 24 volt memiliki 12 cell. Aki merupakan sel yang banyak kita jumpai karena banyak digunakan pada sepeda motor maupun mobil. Aki temasuk sel sekunder, karena selain menghasilkan arus listrik, aki juga dapat diisi arus listrik kembali.

Secara sederhana cara kerja dari aki adalah berubahnya reaksi kimia antara aktif material (Pb, PbO, PbSO4) dan media elektrolit (larutan asam sulfat atau H2SO4) yang menimbulkan beda potensial antara kutub positif dan negative sehingga menghasilkan arus listrik sampai batas waktu tertentu.

1. Fungsi Akumulator

• Sebagai media penyimpan dan pensuplai arus listrik pada waktu kendaraan distarter.
• Sebagai pemasok arus listrik untuk kebutuhan lampu-lampu waktu kendaraan berhenti/parkir di malam hari, alarm, jam elektronik, dan sebagainya saat mesin mati.

2. Dampak Bagi Lingkungan

• Polusi air akibat merembesnya cairan asam sulfat (H2SO4). Cairan ini juga sulit diuraikan oleh dekomposer.
• Membuat hewan-hewan yang ada di dalam tanah mati karena akumulator juga dapat menyebabkan polusi tanah.
• Selain itu, aki yang sudah rusak atau tidak bisa diisi ulang lagi akan menjadi limbah masyarakat (sampah) yang sulit ataupun tidak bisa didaur ulang lagi.

Inverter

            Inverter adalah perangkat elektronika yang dipergunakan untuk mengubah tegangan DC (Direct Current) menjadi tegangan AC (Alternating Curent). Output suatu inverter dapat berupa tegangan AC dengan bentuk gelombang sinus (sine wave), gelombang kotak (square wave) dan sinus modifikasi (sine wave modified). Sumber tegangan input inverter dapat menggunakan baterai, tenaga surya, atau sumber tegangan DC yang lain. Inverter dalam proses konversi tegangn DC menjadi tegangan AC membutuhkan suatu penaik tegangan berupa step up transformer.

1. Jenis – Jenis Inverter DC Ke AC

Berdasarkan jumlah fasa output inverter dapat dibedakan dalam :

• Inverter 1 fasa, yaitu inverter dengan output 1 fasa.
• Inferter 3 fasa, yaitu inverter dengan output 3 fasa.

Inverter juga dapat dibedakan dengan cara pengaturan tegangan-nya, yaitu :

• Voltage Fed Inverter (VFI) yaitu inverter dengan  tegangan input yang diatur konstan
• Current Fed Inverter (CFI) yaitu inverter dengan arus input yang diatur konstan
• Variable dc linked inverter yaitu inverter dengan tegangan input yang dapat diatur

Berdasarkan bentuk gelombang output-nya inverter dapat dibedakan menjadi :

• Sine wave inverter, yaitu inverter yang memiliki tegangan output dengan bentuk gelombang sinus murni. Inverter jenis ini dapat memberikan supply tegangan ke beban (Induktor) atau motor listrik  dengan efisiensi daya yang baik.
• Sine wave modified inverter, yaitu inverter dengan tegangan output berbentuk gelombang kotak yang dimodifikasi sehingga menyerupai gelombang sinus. Inverter jenis ini memiliki efisiensi daya yang rendah apabila digunakan untuk mensuplai beban induktor atau motor listrik.
• Square wave inverter, yaitu inverter dengan output berbentuk gelombang kotak, inverter jenis ini tidak dapat digunakan untuk mensuplai tegangan ke beban induktif atau motor listrik.

Diferenttial Gear

            Diferenttial Gear atau yang umum di Indonesia disebut dengan Gardan adalah sebuah sistem yang dipakai di kendaraan untuk menjaga kestabilan kendaraan saat berbelok. Fungsi utama gardan adalah membedakan putaran roda kiri dan kanan pada saat mobil sedang membelok.

Hal ini dimaksudkan agar mobil dapat membelok dengan baik tanpa membuat kedua ban menjadi slip atau tergelincir. Adapun cara kerja gardan adalah sebagai berikut :

1. Pada saat kendaraan berjalan lurus :

Pada saat mobil berjalan lurus keadaan kedua ban roda kiri dan kanan sama - sama dalam kecepatan putaran yang sama. Dan juga beban yang ditanggung roda kiri dan roda kanan adalah sama. Sehingga urutan perpindahan putaran dari as kopel  akan diteruskan untuk memutar drive pinion . Drive pinion akan memutar ring gear , dan ring gear bersama - sama dengan differential case akan berputar. Dengan berputarnya differential case , maka pinion gear akan terbawa berputar bersama dengan differential case karena antara differential case dan pinion gear dihubungkan dengan pinion shaft. Karena beban antara roda kiri dan roda kanan adalah sama saat jalan lurus , maka pinion gear akan membawa side gear kanan dan side gear kiri untuk berputar dalam satu kesatuan. Jadi dalam keadaan jalan lurus sebenarnya pinion gear tidak berputar , pinion gear hanya membawa side gear untuk berputar bersama - sama dengan differential case dalam kecepatan putaran yang sama. Bila differential case berputar satu kali , maka side gear juga berputar satu kali juga , demikian seterusnya dalam keadaan lurus. Putaran side gear ini kemudian akan diteruskan untuk menggerakkan as roda dan kemudian menggerakkan roda.

2. Pada saat kendaraan membelok :

Pada saat mobil sedang membelok beban yang ditanggung pada roda bagian dalam adalah lebih besar daripada beban yang ditanggung roda bagian luar . Misalkan sebuah mobil sedang belok ke kiri, maka beban pada roda kiri akan lebih besar daripada beban roda kanan. Dengan demikian urutan perpindahan tenaganya adalah sebagai berikut ; Putaran dari as kopel akan diteruskan untuk memutar drive pinion . Drive pinion akan memutar ring gear . Dengan berputarnya  ring gear maka differential case akan terbawa juga untuk berputar.

Karena beban roda kiri lebih besar dari roda kanan saat belok ke kiri , maka side gear sebelah kiri akan memberi perlawanan terhadap pinion gear untuk tidak berputar . Gaya perlawanan dari side gear kiri ini akan membuat pinion gear menjadi berputar mengitari side gear kiri. Dengan berputarnya pininon gear , maka side gear kanan akan diputar oleh pinion gear. Sehingga side gear kanan akan berputar lebih cepat dari side gear kiri.  Gerakan side gear ini akan diteruskan ke as roda kemudian ke roda. Untuk roda kanan akan berputar lebih cepat daripada roda kiri karena  side gear kanan berputar lebih cepat.

SISTEM BAHAN BAKAR KARBURATOR ( FUEL CARBURATOR SYSTEMS)


 KARBURATOR



  Karburator pertama kali ditemukan oleh Karl Benz pada tahun 1885 dan dipatenkan pada tahun 1886. Pada tahun 1893 insinyur kebangsaan Hungaria bernama János Csonka dan Donát Bánki juga mendesain alat yang serupa. Adalah Frederick William Lanchester dari Birmingham, Inggris yang pertama kali bereksperimen menggunakan karburator pada mobil. Pada tahun 1896 Frederick dan saudaranya membangun mobil pertama yang menggunakan bahan bakar bensin di Inggris, bersilinder tunggal bertenaga 5 hp (4 kW), dan merupakan mesin pembakaran dalam (internal combution). Tidak puas dengan hasil akhir yang didapat, terutama karena kecilnya tenaga yang dihasilkan, mereka membangun ulang mesin tersebut, kali ini mereka menggunakan dua silinder horisontal dan juga mendisain ulang karburator mereka. Kali ini mobil mereka mampu menyelesaikan tur sepanjang 1.000 mil (1600 km) pada tahun 1900. Hal ini merupakan langkah maju penggunaan karburator dalam bidang otomotif

Dan Kurang lebih pada tahun 1922-1927 Robert Bosch telah menemukan sistem injeksi, dimana lahirnya sitem injeksi ini di awali Robert ketika dirinya berhasil merancang pompa injeksi untuk di terapkan pada mesin diesel

karburator

Karburator adalah sebuah alat yang mencampur udara dan bahan bakar untuk sebuah mesin pembakaran dalam. Karburator masih digunakan dalam mesin kecil dan dalam mobil tua atau khusus seperti yang dirancang untuk balap mobil stok. Kebanyakan mobil yang diproduksi pada awal 1980-an telah menggunakan injeksi bahan bakar elektronik terkomputerisasi. Mayoritas sepeda motor masih menggunakan karburator dikarenakan lebih ringan dan murah, namun pada 2005 sudah banyak model baru diperkenalkan dengan injeksi bahan bakar.

                                                         bagian komponen karburator

Prinsip kerja karburator

Karburator memproses bahan bakar cair menjadi partikel kecil dan dicampur dengan udara sehingga memudahkan penguapan. Prosesnya serupa dengan penyemburan ( spray). Pada gambar dibawah ini diterangkan prinsip dari penyemburan. Sebagai akibat dari derasnya tiupan angin di (a), suatu kondisi vacum (tekanan dibawah atmosfir) terjadi di (b). Perbedaan tekanan antara vacum dan atmosfir udara di (c) mengakibatkan semburan terjadi pada gasoline (b). Berdasarkan proses ini, maka semakin cepat aliran udara (a) mengakibatkan semakin besar vacum yang terjadi pada (b), dan semakin banyak gasoline yang disemprotkan / disemburkan

Prinsip Kerja Karburator

Aturan Kerja Karburator.

Bahan bakar dan udara dibutuhkan motor bensin untuk berjalan. Bahan bakar berupa bensin dicampur dengan udara oleh karburator supaya mudah terbakar dan di alirkan keruang bakar. Dengan kata lain, karburator bekerja sesuai aturan sebagai Berikut :

-Volume campuran udara dan bahan bakar sesuai kebutuhan mesin.

      -Menciptakan campuran udara dan bahan bakar sedemikian rupa tepat sesuai kecepatan mesin.

     -Merubah bensin menjadi partikel-partikel bercampur dengan udara sehingga mudah disemburkan atau dikabutkan.

Campuran Bahan Bakar dan Udara

  Saat langkah isap pada mesin, tekanan didalam silinder lebih rendah dari atmosfir, maka aliran udara tercipta yang mengalir melalui karburator kedalam saluran pemasukan kesilinder. Pada bagian dari aliran ini, ada bagian yang menyempit yang disebut dengan Venturi. Dengan adanya venturi tersebut maka aliran menjadi lebih deras dan menciptakan Kevacuman pada bagian venturi tersebut. Pada titik tersebut dipasang saluran dimana bahan bakar disemprotkan. Bahan bakar masuk, terpancar membentuk partikel– partikel kecil dan disemburkan. Pada dasarnya karburator digunakan untuk membedakan langkah ini dalam beberapa tingkatan dalam mekanisme yang komplek. Partikel bahan bakar yang terbentuk pada proses ini mengalir melalui pipa pemasukan (intake pipe) dan sebelum sampai ke silinder telah berubah menjadi uap dan secara sempurna membentuk campuran bahan bakar dan udara. Biasanya, saat proses peralihan dari cairan bahan bakar menjadi partikel ( disemburkan ) katup gas terbuka secara penuh dan putaran mesin pada putaran tinggi, dengan aliran udara mencapai kecepatan maksimum, maka pada saat ini merupakan titik optimum kerja proses penyemburan.

Ketika katup gas tertutup berarti kecepatan mesin perlahan, aliran angin juga turun maka tidak seluruh bahan bakar berubah menjadi partikel dan partikel-partikel bahan bakar yang besar tertinggal, tidak tersemburkan, dengan demikian pada putaran rendah konsentrasi perbandingan udara dan bahan bakar menjadi jenuh.

Menentukan Jumlah Campuran Udara dan Bahan Bakar

Diantara periode waktu tertentu, beberapa kali pembakaran terjadi saat mesin berputar pada kecepatan rendah adalah sedikit dan bila putaran mesin tinggi maka akan banyak. Bila ditentukan sejumlah campuran udara dan bahan bakar dibutuhkan untuk terjadinya pembakaran suatu saat, ternyata bahwa pembakaran terjadi banyak sekali, berindikasi bahwa volume campuran udara dan bahan bakar juga tinggi. Konsekuensinya, dengan meningkatkan atau menurunkan jumlah campuran bahan bakar yang disalurkan oleh karburator ke mesin, kecepatan mesin akan naik dan turun dan kemampuan akan naik atau turun. Dalam kenyataannya, bila tuas gas diputar dan kabel ditarik sejauh gerakan kabel tersebut.

Karburator Mencampur Udara – Bahan Bakar

Kebanyakan udara pada karburator memungkinkan lebih banyak campuran bahan bakar dan udara mengalir masuk dan meningkatkan cepat putaran mesin. Sebaiknya dengan menutup tuas gas, tertutup juga katup gas dan menurunkan laju putaran mesin

Perbandingan Campuran Udara dan Bensin

Campuran bahan bakar dan udara yang dimasukan dari karburator ke silinder dimampatkan dan dinyalakan oleh busi sehingga terbakar. Campuran bahan bakar dan udara yang dapat terbakar bagaimanapun juga terbatas pada jangkauan tertentu, bila batasan dilampaui campuran tersebut tidak akan terbakar. Gambar Grafik Perbadingan Udara – Bahan Bakar Dengan kata lain bila terlalu banyak udara dalam campuran atau tidak cukup udara, campuran tidak akan terbakar. Dalam banyak masalah proporsi antara udara terhadap bahan bakar yang dinyatakan dalam perbandingan berat. Suatu perbandingan campuran udara dan bahan bakar 15 : 1 berarti bahwa 1 gram bahan bakar dicampur dengan 15 gram udara.


                                           Grafik Perbadingan Udara – Bahan Bakar

a)  Perbandingan campuran secara teori

Saat bahan bakar dibakar seluruhnya, ia berubah menjadi gas karbon dioksid dan air. Bila campuran bahan bakar dan udara pada kondisi ituhttps://www.youtube.com/channel/UCw0plNhmH1Moc7hBOcBq2Sw dihitung dalam visi teori terdapat 1 gram bahan bakar untuk 15 gram dan proporsi ini 15 : 1 ini disebut perbandingan teori campuran.

b) Batasan dimana pembakaran terjadi



Batasan dimana pembakaran terjadi

c) Perbandingan campuran saat pengendapan

Ø  Saat mesin di start ( dingin ) 2-3 : 1 (choke dipergunakan)

Ø  Hangat 7 – 8 : 1

Ø  Pada putaran stasioner ( idling ) 8 – 12 : 1

Ø  Berjalan normal dengan beban ringan 15 – 17 : 1

Ø  Beban berat 11 – 13 :1

Ø  Saat percepatan ( tarikan ) : berfariasi tergantung dari cara percepatan, tapi pasti tambah jenuh.

Jenis-jenis Karburator

      Pada dasarnya karburator dibedakan oleh arah jalannya udara yang dimasukkan, sistem katup gas, jumlah tabung (pipa saluran udara) dan cara berfungsinya. Biasanya karburator dengan mudah dapat dibedakan sesuai dengan jenisnya. Sebab setiap pembuatan mempergunakan konstruksi yang jelas dan cara kerja, tapi karburator yang dipergunakan saat ini dikatakan mempunyai ketangguhan yang sama, sehingga sulit dibedakan.

a)  Pengelompokan berdasarkan arah aliran

Karburator terpasang pada mesin melalui pipa saluran pemasukan (intake pipe) dan menghasilkan campuran bahan bakar dan udara mengalirkannya ke silinder. Karburator dapat dibedakan melalui arah aliran udara ketika berfungsi pencampuran bahan bakar dan udara. Ada dua tipe, pertama terpasang secara horisontal (horizontal draft) dan tipe lainya adalah terpasang secara menurun (down draft).

Karburator Berdasarkan Arah Aliran

Biasanya tipe horisontal dipakai pada sepeda motor. Untuk mobil dibutuhkan semburan dan pemanfaatan grafitasi, untuk itu type down draft dipergunakan dan ini sangat tinggi efisiensinya. Sekarang pemanfaatan type down draft pada sepeda motor mulai populer.

b)  Pengelompokan Berdasarkan Sistem Katup Gas

Karburator dibutuhkan untuk menambah atau mengurangi volume campuran bahan bakar dan udara yang dialirkan ke silinder. Katup yang mengatur volume campuran tersebut disebut katup gas (throttle valve). Katup gas dibedakan menjadi dua, pertama adalah katup tipe piston (piston type) dengan posisi tegak lurus, yang lain tipe kupu-kupu (butterfly throttle valve) yang berbentuk piringan yang bergerak membuka dan menutup sebagai penyesuaian banyaknya campuran bahan bakar dan udara.

pisto-type throttle valve

Piston valve karburator secara langsung berfungsi merubah diameter ventury. Suzuki mempergunakan VM karburator yang dilengkapi dengan throttle valve. Tipe kupu-kupu dilengkapi venturi yang terpisah dari katup gas. Bagian venturi adalah saluran venturi tetap dengan diameter tidak berubah, katup gas berupa venturyhttps://www.youtube.com/channel/UCw0plNhmH1Moc7hBOcBq2Sw variabel yang otomatis berubah karena pengaruh dari kondisi volume pada saluran pemasukan. Karburator tipe Bs dipergunakan Suzuki adalah karburator dengan katup gas batterfly dilengkapi variabel venturi.

Butterfly-type throttle valve

c)  Pengelompokan berdasarkan jumlah saluran

     Ada dua macam karburator, yang pertama dengan tabung tunggal pada tubuh (body) karburator tersebut tabung tunggal (single barrel) atau karburator satu tingkat (single stage) dan yang lainnya dengan dua tabung bekerja berbarengan disebut karburator dua tabung satu tingkat.

jumlah saluran

Konstruksi Karburator

 Seperti penjelasan sebelumnya, ada beberapa macam karburator, salah satunya dipakai sesuai kegunaan dan baik untuk kandisi musim. Di Suzuki, karburator tipe VM dengan katup piston terutama dipakai pada mesin 2 (dua) langkah. Sedangkan karburator tipe BS dengan katup tipe butterfly digunakan pada mesin 4 (empat) langkah. Pada tipe VM, saluran bahan bakar dan udara berubah tergantung sejauh mana katup gas terbuka, menghasilkan volume yang sesuai campuran bahan bakar dan udara dengan kerja kendaraan. VM karburator menggunakan katup piston dengan rancangan posisi yang tegak lurus sesuai dengan pergerakannya. Dengan derasnya aliran campuran bahan bakar dan udara tergantung dari sudut yang diciptakan oleh terbukanya katup gas

Konstruksi Karburator Tipe VM

Sistem Choke Pada Karburator

  Normalnya bahan bakar disemburkan oleh karburator, pengabutan pada saluran pemasukan, silinder ke bagian lain hingga terbakar, saat mesin masih dingin, dengan demikian pengabutan terjadi sangat sedikit, konsekuensinya bila menghidupkan mesin pada kondisi mesin dingin, jumlah bahan bakar yang lebih banyak dibutuhkan untuk menutupi kebutuhan tersebut, karena kesulitan pengabutan dilengkapi sistem choke untuk mengatasi situasi tersebut. Sistem choke dilengkapi oleh sebuah starter jet, starter pipe, starter pluger (katup choke) dan komponen lain yang menunjang fungsi. Ketika katup gas tertutup, starter plunger terbuka sepenuhnya dan saat mesin dihidupkan melalui elektrik atau starter kaki, kondisi vakum pada saluran pemasukan berpengaruh pada bagian fuel injection port. Jumlah bahan bakar diatur oleh starter jet dan mengalir melalui starter pipe dimana terdapat air blood hole (lubang udara) dan udara awal bercampur dengan bahan bakar mengalir melalui lubang udara tersebut menghasilkan campuran yang jenuh masuk ke ruang plunger (katup choke). Selanjutnya udara kedua bercampur dengan bahan bakar yang berasal dari starter jet, membentuk campuran yang lebih optimum untuk menyalakan mesin, mengalir melalui fuel injection port ke mesin dalam bentuk uap / kabut. Dengan sistem choke percampuran bahan bakar dan udara diatur oleh jet, campuran yang konstan dapat diperoleh dan penyalakan mesin dapat dilakukan dengan mudah. Dengan catatan saat choke dioperasikan katup gas tidak berfungsi.



Saat Sistem Choke Karburator Bekerja

Choke biasa berfungsi setelah tuas digerakan untuk menarik dan membuka starter plunger (katup choke) tapi ada satu sistem mekanis yang berfungsi secara otomatis, choke otomatis dapat dipakai dibeberapa bentuk kegunaan. Disini kita akan melihat PTC tipe pemanas yang dipakai oleh SUZUKI. PTC (Positive Temperature Cocflicient) adalah mekanisme choke tipe pemanas aliran listrik yang dihasilkan oleh putaran magnit dialirkan ke bagian pemanas pada PTC yang terbuat dari keramik. Panas yangterjadi membuat thermowox mengembang dan mengaktifkan starter plunger. Akibatnya terjadi suatu aliran penyemburan yang bervariasi.

Sistem Chuke Positive Temperature Cocflicient

Ketika mesin dingin thermowax mengkerut sebagai respon dari naik/turunnya temperatur,maka pegas berfungsi untuk membuka katup choke (strater plunger).

-    Mesin hidup, magnit berfungsi sebagai pembangkit listrik, PTC berfungsi, katup choke terdorong kebawah. Proses ini digunakan untuk mengatur berapa derajat besarnya yang mengakibatkan saluran choke terbuka. PTC terus menghasilkan panas, thermowax mengembang sepenuhnya starter plunger tertekan kebawah, saluran choke tertutup sepenuhnya.

Kerja Karburator Putaran Langsam

  Dari putaran langsam kekecepatan rendah, katup gas terbuka sedikit maka celah antara jet needle (jarum) dan needle jet (saluran) kecil.Juga karena putaran rendah, vacum yang terjadi sangat lemah/terbatas sehingga tidak terjadi aliran pada celah tersebut. Pada saat ini aliran bahan bakar dilakukan oleh pilot sistem. Ada dua macam pilot sistem, menggunakan satu atau dua lubang, penggunaan satu atau dua lainnya tergantung pada karakter mesin. Yang membedakan antara keduanya adalah satu atau dua saluran masuk (injection port) . Pilot out let dengan satu saluran injection terletak dimanan saluran bypass berada sebagai lubang / saluran kedua ( two-hole-type ). Sebagian besar yang menggunakan tipe single hole adalah karburator yang berdiameter terkecil.

a)  Tipe Lubang Tunggal

Dari mesin hidup sampai kendaraan jalan perlahan, bahan bakar ditakar oleh pilot jet dan diatur oleh pilot air srew dan dicampur dengan udara, menghasilkan campuiran yang jenuh disemburkan melalui pilot dengan out let. Kemudian dicampur dengan sedikit udara dari saluran utama, maka akan menghasilkan campuran udara dan bahan bakar yang optimum sesuai kondisi kerja mesin , kemudian dialirkan kesilinder. Jenuh atau kurusnya campuran yang dialirkan ke mesin tergantung dan banyaknya putaran pada pilot air screw pada karburator.

Karburator Pilot Sistem Tipe Lubang Tunggal



b)   Tipe dua lubang

   Saluran pilot out let terletak lebih kearah mesin dari pada katup gas bypass terletak pilot out let Hampir ditengah antara dan needle jetseperti terlihat pada gambar (1) saat mesin berputar stasioner katup gas terbuka sangat sedikit, udara yang diatur yang diatur 0leh pilot air srew bercampur dengan bahan bakar yang diatur oleh pilot jet. Pada bagian bypass udara dan bahan bakar dicampur untuk menguruskan campuran. Pada saat yang sama campuran juga terjadi dan dialirkan melalui pilot outet let. Pada gambar (2) katup katup gas terbuka lebar, campuran yang dialirkan hanya melalui pilot out let menjadi kurang memadai, dan tambahan kebutuhan bahan bakar dapat dialirkan.


Karburator Pilot Sistem Tipe Dua Lubang\

Bagian-bagian Utama Karburator

  Setiap karburator, yang sederhana sekalipun terdiri dari komponen-komponen utama berikut ini:

1) Sebuah tabung berbentuk silinder, tempat terjadinya campuran udara dan bahan bakar.

2)  Perecik utama (main nozzle), yaitu pemancar utama yang mengabutkan bahan bakar. Tinggi ujung perecik utama hampir sama tinggi dengan permukaan bahan bakar di dalam bak pelampung. Main nozzle biasanya terdapat pada karburator tipe venturi tetap seperti terlihat pada gambar 2.10 no 20 Sedangkan pada karburator tipe slide (variable venturi) maupun tipe kecepatan konstan (CV), peran main nozzle digantikan oleh needle jet seperti terlihat pada gambar 2.10 no. 9. Needle jet mengontrol pencampuran bahan bakar dan udara yang dialirkan dari celah diantara needle jet dan jet needle (jarum pengabut) tersebut.

3)  Venturi yaitu bagian yang sempit di dalam tabung karburator berfungsi untuk mempertinggi kecepatan aliran udara. Sesuai dengan tipe karburator yang ada pada sepeda mesin, diameter venturi akan selalu tetap untuk tipe karburator venturi tetap dan diameter venturi akan berubah-ubah untuk tipe karburator varible venturi.

4)  Katup trotel (throttle valve atau throttle butterfly), untuk mengatur besar-kecilnya pembukaan tabung karburator yang berarti mengatur banyaknya campuran udara bahan bakar. Katup trotel terdapat pada karburator tipe venturi tetap ( lihat gambar 2.16) dan karburator tipe kecepatan konstan (CV)

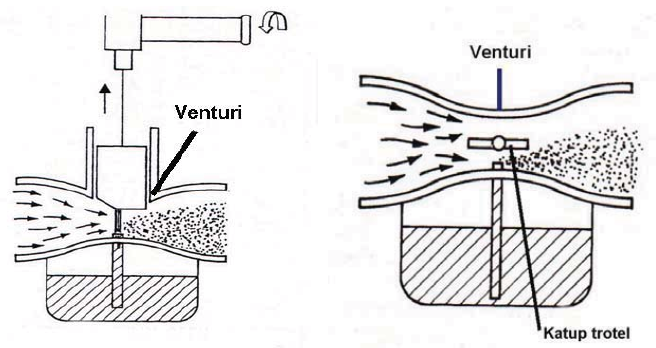

Variable venturi dan venturi tetap

5)  Wadah (ruang) bahan bakar dilengkapi dengan pelampung (float chamber) untuk mengatur agar tinggi permukaan bahan bakar selalu tetap (lihat gambar 2.20 no. 26). Bahan bakar masuk ke dalam ruang pelampung melalui sebuah katup jarum (needle valve). Katup jarum tersebut akan membuka dan menutup aliran bahan bakar yang masuk ke ruang pelampung melalui pergerakan turun-naik pelampung (float). Ilustrasi dari katup jarum dan pelampung seperti terlihat pada gambar 2.20  no. 25 dan no. 18.

6) Spuyer utama (main jet), yaitu berfungsi mengontrol aliran bahan bakar pada main system (sistem utama) pada putaran menengah dan tinggi (lihat gambar 2.20 no. 8 dan gambar 2.20 no. 21).

7) Pilot jet, yaitu berfungsi sebagai pengontrol aliran bahan bakar pada bagian pilot system pada putaran rendah dan menengah ( lihat gambar 2.20 no. 19 dan gambar 2.20 no. 10 ).

8) Jet needle (jarum pengabut), yaitu berfungsi mengontrol jumlah aliran bahan bakar dan udara melalui bentuk ketirusan jet needle/jarum pengabut tersebut. Jet needle umumnya terdapat pada karburator tipe variable venturi dan kecepatan konstan atau tipe CV (lihat gambar 2.20 no. 5).

9) Pilot air jet, yaitu berfungsi mengontrol jumlah aliran udara pada pilot system pada putaran langsam/idle/stasioner ke putaran rendah. Ilustrasi penempatan pilot air jet seperti terlihat pada karburator tipe variable venturi

10) Diapragma dan pegas, yaitu berfungsi bekerja berdasarkan perbedaan tekanan diantara tekanan udara luar dan tekanan negatif lubang untuk mengontrol jumlah pemasukan udara. Diapragma dan pegas (spring) biasanya terdapat pada karbuartor tipe CV (lihat gambar 2.20  no.7 dan 2).



Pilot air jet (1) pada karburator

tipe variable venturi

11) Main air jet, yaitu berfungsi mengontrol udara pada percampuran bahan bakar dan udara pada putaran menengah dan tinggi. Kemudian juga mengontrol udara yang menuju ke needle jet sehingga mudah tercampur dengan bensin yang berasal dari main jet.

12) Pilot screw, yaitu berfungsi mengontrol sejumlah campuran udara dan bahan bakar yang keluar pada pilot outlet (lihat gambar 2.20  no. 6).

Untuk selanjutnya, bagian-bagian utama ini dapat dilihat pada gambar berikut :

Komponen-komponen karburator tipe venturi tetap
